Расчет параметров деревянного перекрытия

При строительстве частных жилых домов, хозяйственных и других построек важно правильно рассчитывать параметры каждого элемента конструкции. Одним из ключевых элементов любой конструкции из дерева является перекрытие.

О материалах перекрытий

Правильно подобранный материал, выбор длины, сечения и схема установки определяет его долговечность и нагрузки, которые она способна выдержать. Выбор и расчет деревянных балок для перекрытия между этажами — это одни из самых важных решений в частном строительстве. Поскольку дерево экологически чистый материал и достаточно прочный.

Единственный предполагаемый минус древесины при сравнении с бетоном — это ее горючесть, показатель которой при необходимости можно снизить, если обработать дерево особыми составами.

Принято считать, что бетон огнеупорный, хотя это не совсем так: он трескается при температуре свыше 250 и осыпается при температуре 550 градусов, то есть полностью разрушается при пожаре. Поэтому хороший альтернативной бетону является именно дерево.

Расчет прочности перекрытия

Но, чтобы рассчитать, сколько нужно древесины для постройки, чтобы не было ее переизбытка, чтобы при этом была обеспечена максимальная несущая способность этой деревянной балки, часто используют калькулятор автоматического расчета параметров перекрытия. Калькулятор на расчет балок перекрытия из дерева поможет быстро и достаточно точно определить показатели запаса прочности при использовании разных материалов и, соответственно, выбрать один из них. Лучшие материалы, параметры сечения, особенности конструкции, качественные балки перекрытия позволяют оптимально распределить нагрузку, не превышая при этом допустимой, а также кирпичные или сделанные из другого материала стены.

От чего зависит прочность перекрытия?

Основные параметры, которые влияют на качество перекрытия, зависят от свойств материала, технических параметров и условий эксплуатации.

Свойства древесных материалов:

  • Вид дерева. Популярными породами для употребления в жилом строительстве считают сосну, ель, лиственницу. Иногда используют дуб, березу, осину, а также комбинированные материалы.
  • Сорт. Определяют три сорта древесины, которые нумеруют 1 (самый лучший), 2 и 3. Сорт определяется предельным количеством сучков на древесине, изгиб балок, в том числе здоровых и прогнивших, количеством, глубиной и длиной трещин, другими пороками дерева. Детальные требования к древесине определяются стандартами, нормами, правилами (СНиП II-25-80, СП 64.13330.2011 и другими).

Каждый материал имеет свои характеристики прочности и прогиба, которые зависят от технических показателей, описанных ниже. Некоторые породы более легкие, другие — более стойкие к влаге.

Например, хвойные породы имеют лучшее сопротивление влаге. Первый сорт древесины отличается лучшим качеством, отсутствием изъянов, но он соответственно дороже.

Технические показатели:

  • Тип балки. Определяют такие типы, как прямоугольный брус, круглые бревна, балки,. склеенные из досок или из шпона LVL.
  • Длина пролета. Обычно балочный пролет для частных жилых домов составляет не более 6 метров. Важно помнить, что этот показатель отличается от длины самой балки, которая должна также захватывать опорные участки на стенах или других опорах.
  • Высота и ширина балки. Для бруса, другой прямоугольной балки эти показатели могут быть одинаковыми или отличаться. Чем больше их высота, тем больше жесткость и меньше они прогибаются. В случае с бревнами в расчет берется диаметр или средний диаметр бревна. При выборе этих параметров учитывают также особенности и простоту изготовления, транспортировки, монтажа балок.
  • Шаг балок. Это расстояние между двумя соседними балками в перекрытии. Чем ближе балки, тем выше их расход балок, прочность перекрытия, но уменьшается прогиб и максимальная нагрузка.
  • Нагрузка на площади и сосредоточенная нагрузка, которые определяются стандартами и зависят от типа помещений, количества жильцов или работников, типа, количества мебели или оборудования в них и прочих особенностей их использования.
  • Тип перекрытия. Имеются в виду междуэтажные перекрытия с повышенными требованиями относительного прогиба, который составляет 1/250; чердачные перекрытия, требования к которым ниже — 1/200; покрытия и настилы, относительный прогиб которых составляет 1/150.

Последние 3 пункта также определяются как условия эксплуатации деревянного перекрытия, которые зависят непосредственно от особенностей строительства.

Результат и пример расчета

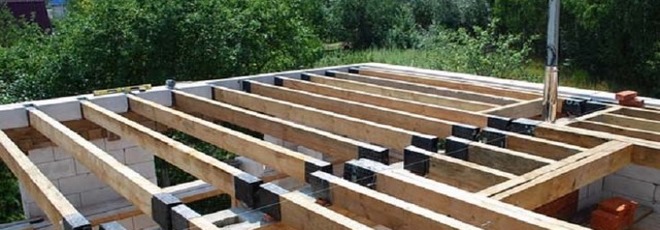

Деревянные перекрытия

Как работает калькулятор для расчета деревянных балок и как происходит расчет нагрузки — это главные вопросы, на которые следует здесь ответить.

2 главных показателя, определяющих качество перекрытия — это распределенная нагрузка на само перекрытие, а также сосредоточенная нагрузка на ригели, если они используются. Качество ригеля зависит также от способа его закрепления.

Онлайн-калькулятор автоматически показывает, насколько большим будет запас распределенной нагрузки и прогиба у перекрытие. Или же наоборот, укажет на перегрузку.

Пример расчета

Для примера использованы следующие входные параметры: сосновый брус, однопролетный для междуэтажного перекрытия, длина 6 метров, имеет квадратное сечение 120 на 120 миллиметров. Они будут расположены с шагом 40 сантиметров при нагрузке на балку, которая составляет 60 килограмм на квадратный метр.

Момент инерции сечения составит 1728 см⁴, а весят такие балки по 43 килограмма каждая.
В результате, расчетный прогиб такого перекрытия составит 23 миллиметра (или 1/261 относительного прогиба). Оно будет иметь запас по прогибу в 1,04 раза и при нагрузке 845 килограммов разрушиться.

Для соответствующего ригеля при сосредоточенной нагрузке в 90 кг расчетный прогиб составит 23 миллиметра, а запас по прогибу — 1,04 раза. Конструкция не выдержит нагрузки свыше 422 килограмм.
Следственно, эксперты-строители будут рекомендовать не использовать перекрытие между этажами с такими показателями, поскольку запас прогиба слишком мал.

Оптимальным считается показатель прогиба от 1,5 до 3 соответственно. Чем выше этот показатель, тем выше расход древесины, но чем ниже показатель запаса по прогибу, тем менее устойчивой получится постройка в целом и ее элементы в частности.

Польза калькулятора

С помощью калькулятора строитель может самостоятельно подобрать необходимые параметры, подбирая каждый из доступных или желательных вариантов и рассчитывая более выгодные материалы и тип балок.
